Собрание монтажной платы золота погружения

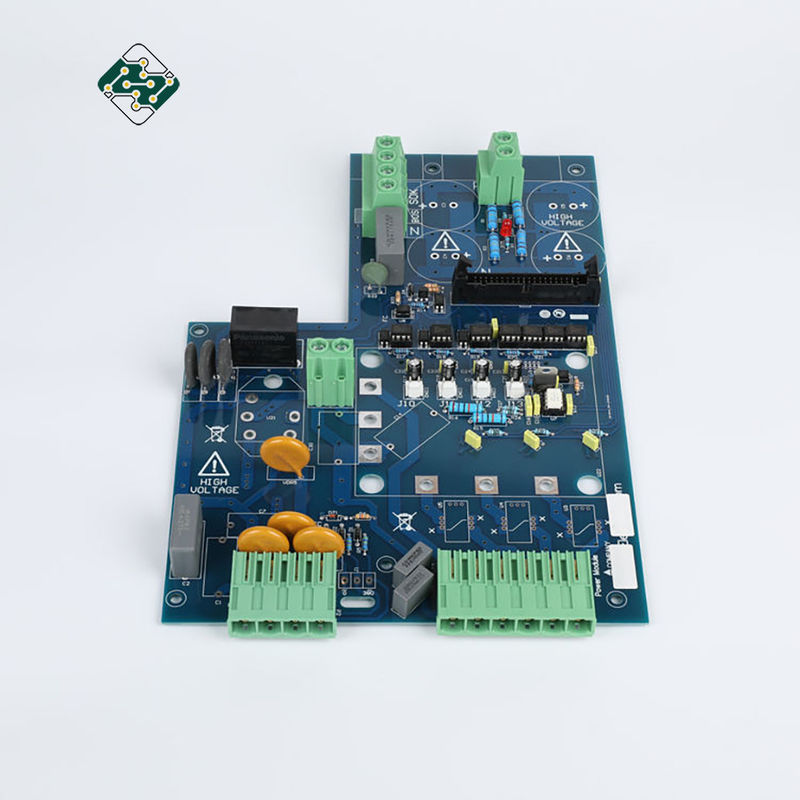

План монтажной платы PCB управлением мотора DC механический и электротехническое оборудование PCBA

Файлы и требование для PCB, цитаты PCBA:

• BOM (Билл материалов) с указателями ссылки: компонентное описание, имя изготовителя и номер детали.
• Файлы PCB Gerber.
• Чертеж изготовления PCB и PCBA сборочный чертеж.
• Методики проверки.
• Все механические ограничения как требования к высоты собрания

• Изготовление доски PCB и обслуживание PCBA:
  • доска PCB o сделала, части монтажной платы купленные нами
  • монтажная плата испытывая o электронная или PCBA
  • доставка o быстрая, противостатический пакет
  • o RoHS Директивн-уступчивое, неэтилированный
  • обслуживание стопа o одного от дизайна PCB, плана PCB, изготовления PCB, компонентов покупая, собрания PCB, теста, упаковки и доставки PCB
  • обслуживание производства o Eleectronic
• Детальные термины для собрания PCB:
  • техническое требование o:
    • Технология поверхност-установки и через-отверстия § профессиональная паяя
    • Размеры как 1206, 0805 § различные, 0603 технология компонентов SMT
    • ICT § (в тесте цепи), технология FCT (функционального теста цепи)
    • Собрание PCB § с UL, CE, FCC, утверждением RoHS
    • Технология паять reflow газа азота § для SMT
    • Высокий стандарт SMT § и сборочный конвейер припоя
    • Емкость технологии размещения доски § соединенная высокой плотностью
  • требование к цитаты o:
    • Файл Gerber § и список Bom
    • § освобождает pics pcba или образца pcba для нас
    • Метод теста § для PCBA
  • спецификация PCB o:
    • Слой §: 1 до 12 слоя
    • Материал §: FR-4, CEM-1, CEM-3, высота TG, галоид FR4 свободный, FR-1, FR-2, алюминиевый etc.
    • § максимальное закончило толщину: 0,2 до 4.0mm (0,02 | 0,25″)
    • § максимальное закончило сторону доски: 500 x 500mm (20 x 20")
    • § MIN. просверлило размер отверстия: 0.25mm (10mil)
    • Линия ширина MIN. §: 0.10mm (4mil)
    • Интервал между строками § минимальный: 0.10mm (4mil)
    • § отделывает поверхность финиш/обработка: HALS/HALS неэтилированное, химическое олово, химическое золото, золото погружения, покрывая золото
    • Толщина меди §: 0,5 до 3,0 oz
    • § паяет цвет маски: зеленый/черный/белый/красный/синь
    • Упаковка § внутренняя: полиэтиленовый пакет
    • Упаковка § наружная: стандартная упаковка коробки
    • Допуск на диаметр отверстия §: PTH: ±0.076, NTPH: ±0.05
    • Сертификат §: UL, ISO 9001, ISO 14001, RoHS, UL
    • § профилируя пробивать: трасса, V-отрезок, скашивая
    • § снабжая обслуживание OEM все виды собрания платы с печатным монтажом
