Домой > продукты > Монтажная плата PCBA > Двойник встал на сторону прочное собрание PCB PCBA, плата с печатным монтажом никеля электронная

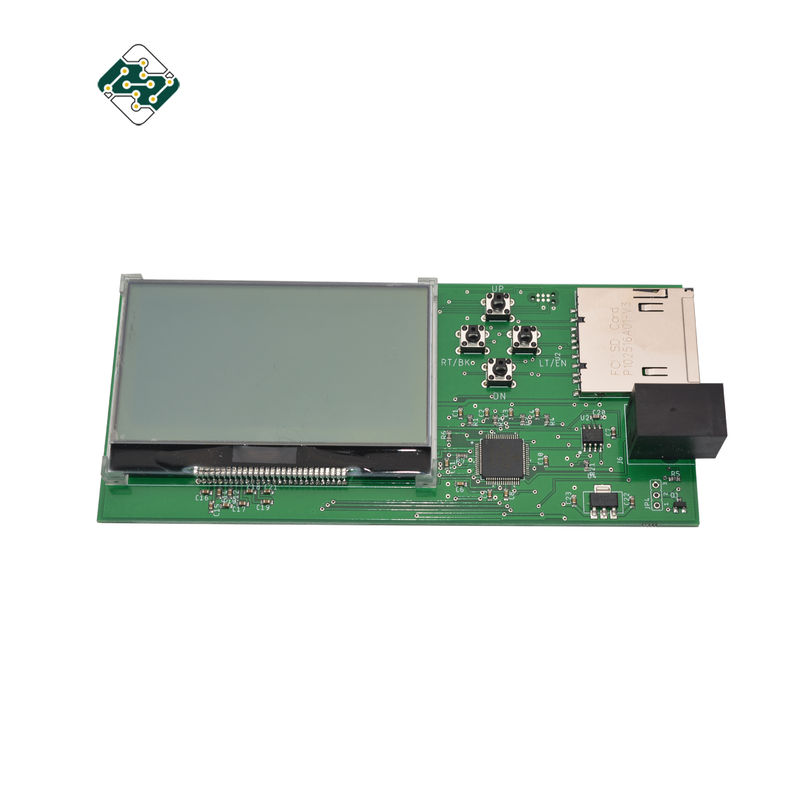

Двойник встал на сторону прочное собрание PCB PCBA, плата с печатным монтажом никеля электронная

Детали продукта

Место происхождения: Китай

Фирменное наименование: OEM Customized

Сертификация: UL/CE/ISO9001/ISO14001

Номер модели: HKCC2211YH13

Условия оплаты & доставки

Количество мин заказа: 5pcs

Цена: USD10-USD100

Упаковывая детали: Внутренняя упаковка: пакет из пузырчатой ​​пленки. Наружная упаковка: стандартная картонная коробка.

Время доставки: 20 рабочих дней

Условия оплаты: L/C, T/T

Поставка способности: 5000ПК/НЕДЕЛЯ

Получите самую лучшую цену
Выделить:

Двойное

,

который встали на сторону собрание PCB PCBA

,

Прочное собрание PCB PCBA

Медная толщина:
1/2OZ 1OZ 2OZ 3OZ
Поверхностный финиш:
HASL, Nickle, Imm Gold, Imm Tin, Imm Silver, OSP и т. Д.
Слои PCB:
от 1 до 32 слоев
Материал:
CEM-1,FR4,High-TG FR4,ALU,CEM-3,Rogers,HDI и т.д.
Максимальный размер:
600 х 1200 мм
Паяльная маска:
Синий, зеленый, черный, желтый, красный, белый
Мин. диаметр отверстия:
0.2mm
Размер отверстия для лазерного сверления:
0.1mm
Медная толщина:
1/2OZ 1OZ 2OZ 3OZ
Поверхностный финиш:
HASL, Nickle, Imm Gold, Imm Tin, Imm Silver, OSP и т. Д.
Слои PCB:
от 1 до 32 слоев
Материал:
CEM-1,FR4,High-TG FR4,ALU,CEM-3,Rogers,HDI и т.д.
Максимальный размер:
600 х 1200 мм
Паяльная маска:
Синий, зеленый, черный, желтый, красный, белый
Мин. диаметр отверстия:
0.2mm
Размер отверстия для лазерного сверления:
0.1mm
Двойник встал на сторону прочное собрание PCB PCBA, плата с печатным монтажом никеля электронная
Характер продукции

Обслуживание Hdi двухстороннее разнослоистое Pcba Gerber изготовленных на заказ плат с печатным монтажом электроники





Файлы и требование для PCB, цитаты PCBA:

  • BOM (Билл материалов) с указателями ссылки: компонентное описание, имя изготовителя и номер детали.
  • Файлы PCB Gerber.
  • Чертеж изготовления PCB и PCBA сборочный чертеж.
  • Методики проверки.
  • Все механические ограничения как требования к высоты собрания
  • Изготовление доски PCB и обслуживание PCBA:
    • доска PCB o сделала, части монтажной платы купленные нами
    • монтажная плата испытывая o электронная или PCBA
    • доставка o быстрая, противостатический пакет
    • o RoHS Директивн-уступчивое, неэтилированный
    • обслуживание стопа o одного от дизайна PCB, плана PCB, изготовления PCB, компонентов покупая, собрания PCB, теста, упаковки и доставки PCB
    • обслуживание производства o Eleectronic
  • Детальные термины для собрания PCB:
    • техническое требование o:
      • Технология поверхност-установки и через-отверстия § профессиональная паяя
      • Размеры как 1206, 0805 § различные, 0603 технология компонентов SMT
      • ICT § (в тесте цепи), технология FCT (функционального теста цепи)
      • Собрание PCB § с UL, CE, FCC, утверждением RoHS
      • Технология паять reflow газа азота § для SMT
      • Высокий стандарт SMT § и сборочный конвейер припоя
      • Емкость технологии размещения доски § соединенная высокой плотностью
    • требование к цитаты o:
      • Файл Gerber § и список Bom
      • § освобождает pics pcba или образца pcba для нас
      • Метод теста § для PCBA
    • спецификация PCB o:
      • Слой §: 1 до 12 слоя
      • Материал §: FR-4, CEM-1, CEM-3, высота TG, галоид FR4 свободный, FR-1, FR-2, алюминиевый etc.
      • § максимальное закончило толщину: 0,2 до 4.0mm (0,02 | 0,25)
      • § максимальное закончило сторону доски: 500 x 500mm (20 x 20")
      • § MIN. просверлило размер отверстия: 0.25mm (10mil)
      • Линия ширина § минимальная: 0.10mm (4mil)
      • Интервал между строками § минимальный: 0.10mm (4mil)
      • § отделывает поверхность финиш/обработка: HALS/HALS неэтилированное, химическое олово, химическое золото, золото погружения, покрывая золото
      • Толщина меди §: 0,5 до 3,0 oz
      • § паяет цвет маски: зеленый/черный/белый/красный/синь
      • Упаковка § внутренняя: полиэтиленовый пакет
      • Упаковка § наружная: стандартная упаковка коробки
      • Допуск на диаметр отверстия §: PTH: ±0.076, NTPH: ±0.05
      • Сертификат §: UL, ISO 9001, ISO 14001, RoHS, UL
      • § профилируя пробивать: трасса, V-отрезок, скашивая
      • § снабжая обслуживание OEM все виды собрания платы с печатным монтажом
Наружная упаковка стандартная упаковка коробки
Допуск на диаметр отверстия PTH: ±0.076, NTPH: ±0.05
Профилировать пробивать трасса, V-отрезок, скашивая
Слой 1 до 12 слоя
законченная толщина 0,2 до 4.0mm (0,02 | 0,25 ″)
законченная сторона доски 500 x 500mm (20 x 20")
Размер просверленного отверстия MIN. 0.25mm (10mil)
Минимальная линия ширина 0.10mm (4mil)
MIN. интервала между строками 0.10mm (4mil)
Поверхностные финиш/обработка HALS/HALS неэтилированное, химическое олово, химическое золото, золото погружения, покрывая золото
